利茗 SDD 精密伺服減速機_單雙段軸式斜齒行星減速箱扭矩尺寸參數手冊

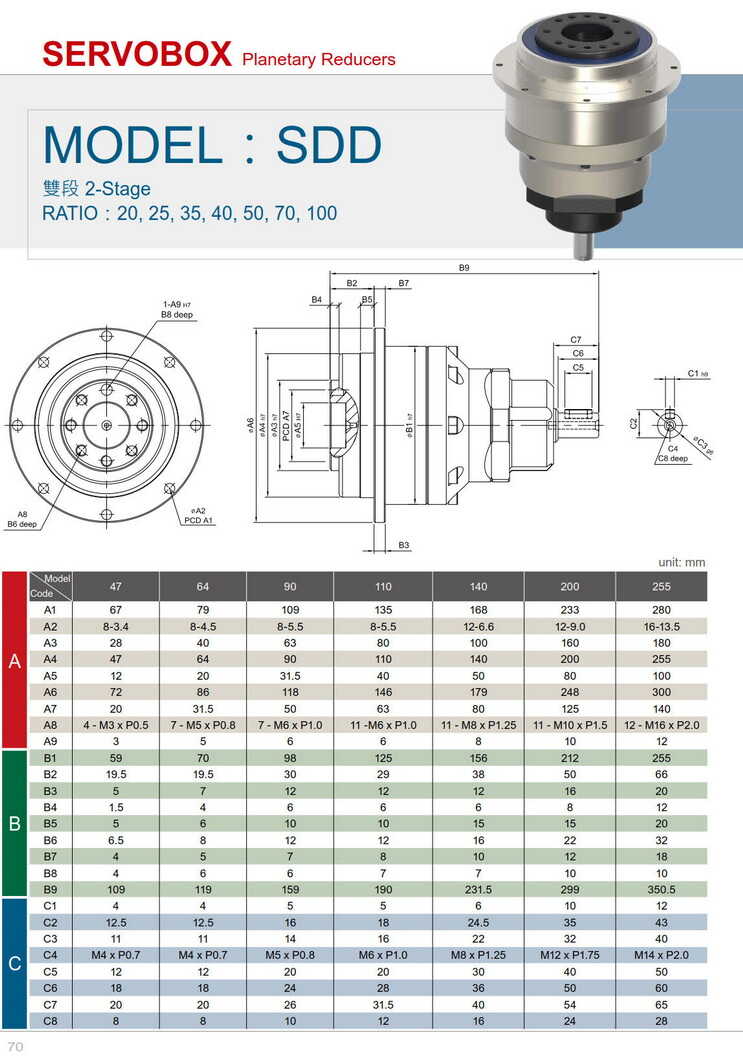

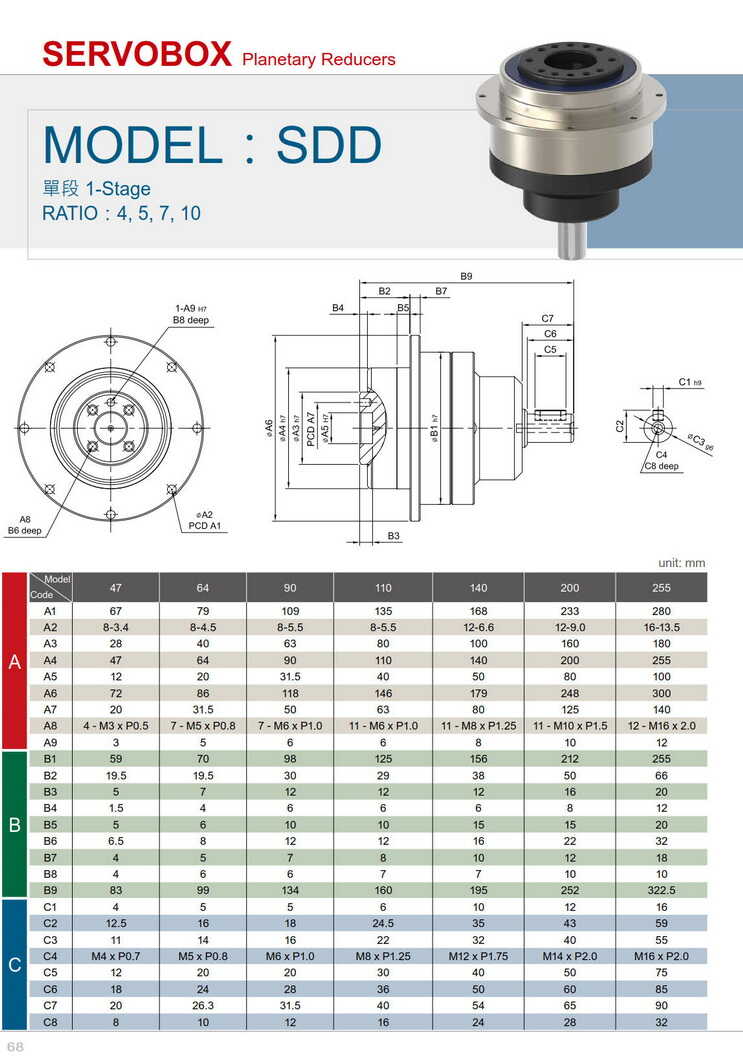

臺灣 LIMING 利茗 SDD 伺服行星減速機是 SERVOBOX 高端直連軸式傳動機型，專為高精度伺服系統打造，分為單段、雙段兩大結構，全系列框號 47/64/90/110/140/200/255，采用軸式輸入連接結構，適配各類伺服電機，原廠完整法蘭、出力軸、PCD、轉動慣量、徑向 / 軸向承載力全套技術圖紙，工程師可直接對照完成設備選型校核。

SDD 減速機核心優勢源自一體式精密加工結構：齒輪與內環一體調質成型，齒輪精度達 DIN6 級，搭配斜齒傳動結構，運行噪音低至 56dB；內部采用無保持器滿針滾針軸承，行星架與輸出軸一體化一次成型，大幅提升整體扭轉剛性與抗沖擊扭矩。單段速比 4/5/7/10，傳動效率≥97；雙段速比 20/25/35/40/50/70/100，傳動效率穩定≥92。全系標配 Ps/P0/P1/P2 四級背隙，Ps 級背隙低至≤1arcmin，定位精度行業頂尖。

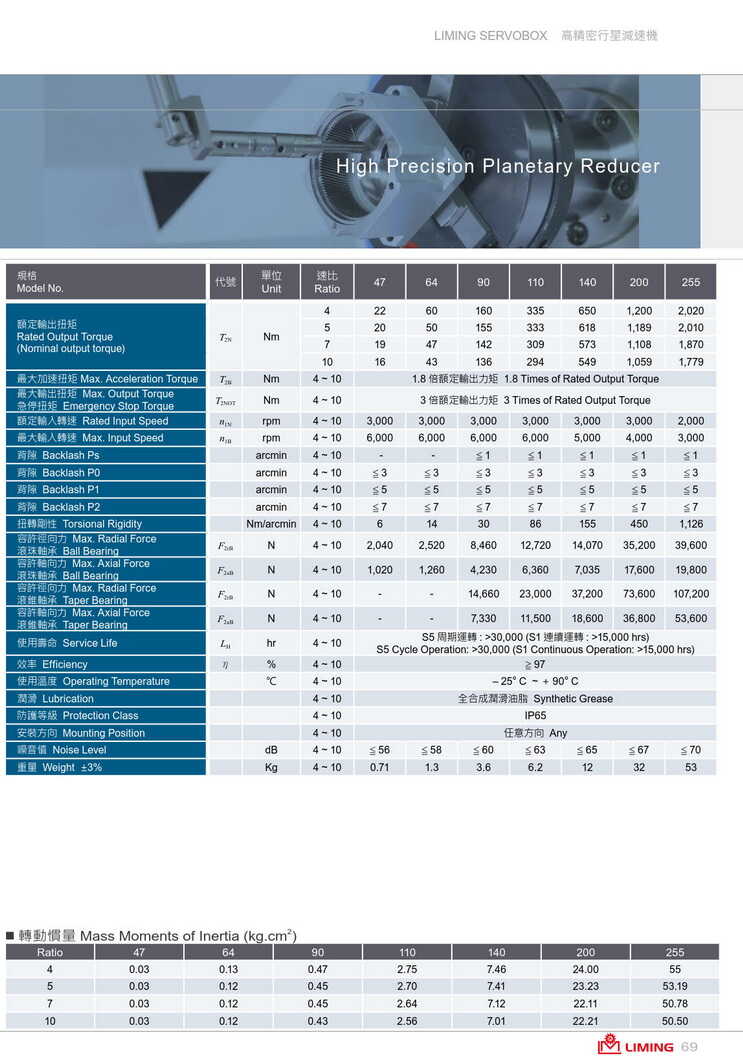

整機扭矩性能強勁，額定輸出扭矩覆蓋 16~2020Nm，加速扭矩為額定 1.8 倍，急停峰值可達 3 倍額定載荷；區分滾珠軸承、錐度軸承兩種徑向軸向承載規格，大機型容許徑向力高達 107200N，重載工況穩定耐用。額定輸入轉速 3000rpm，47~142 框最大輸入 6000rpm，200/255 機型最高 4000/3000rpm。防護等級 IP65，填充長效全合成潤滑脂，免維護設計，工作溫度 - 25℃~+90℃，任意角度均可安裝。S5 間歇循環使用壽命超 30000 小時，S1 連續運轉可達 15000 小時。

SDD 軸式輸入直連結構機身緊湊，占用設備空間更小，廣泛用于高精度數控設備、自動化機械手、3C 檢測設備、精密點膠機、微型精密加工產線，是追求極低背隙、超高剛性、超低噪音伺服傳動優選利茗減速機型號。
