利茗 PE 微型行星減速機_單雙段小型步進伺服減速箱尺寸扭矩參數手冊

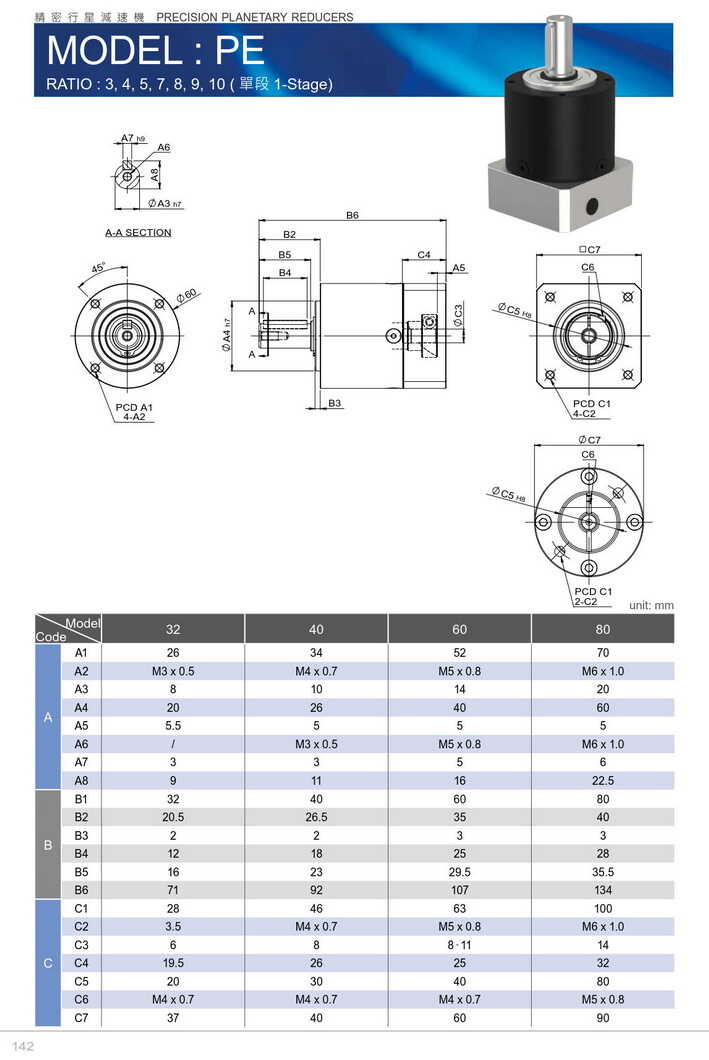

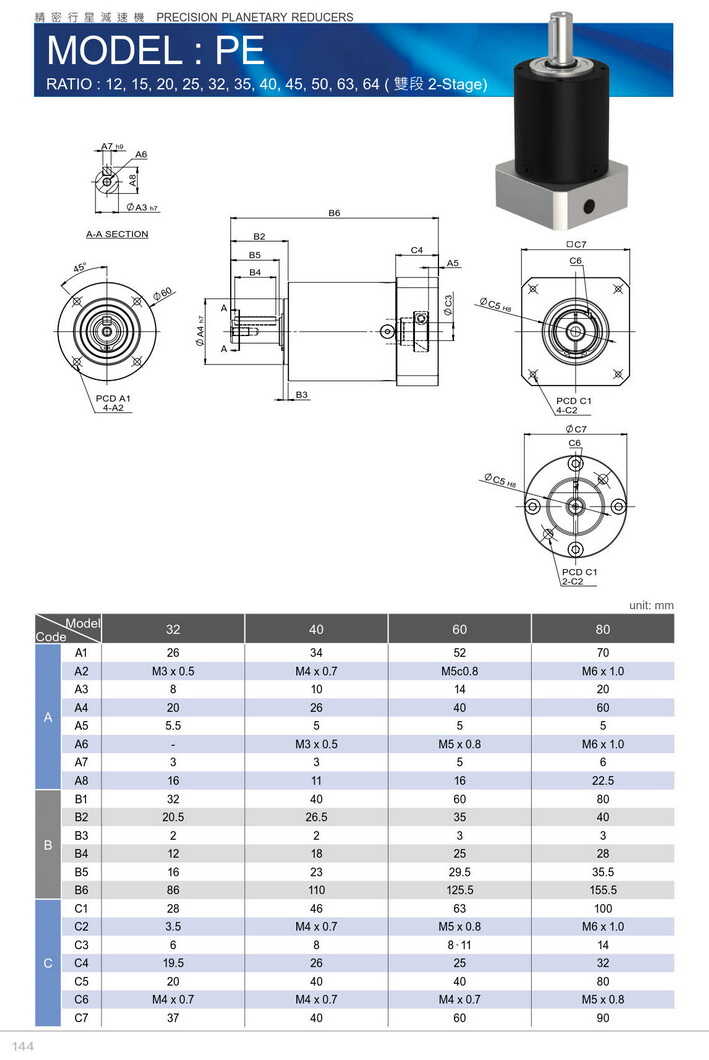

臺灣 LIMING 利 PE 圓法蘭精密行星減速機是小型伺服、步進電機專用輕量化傳動部件，分為單段 1-Stage、雙段 2-Stage 兩大系列，全規格覆蓋 32/40/60/80 四小框號，機身小巧緊湊，專為微型自動化設備研發，原廠完整法蘭、出力軸、PCD 安裝尺寸、轉動慣量力學參數，工程師選型可直接對照圖紙校核使用。

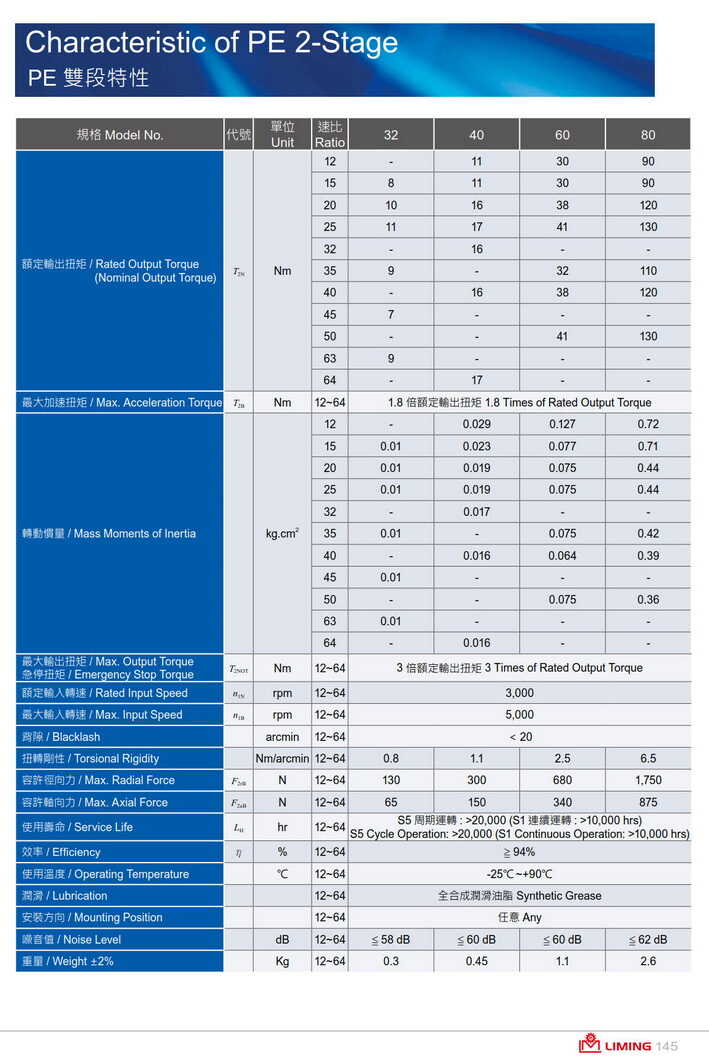

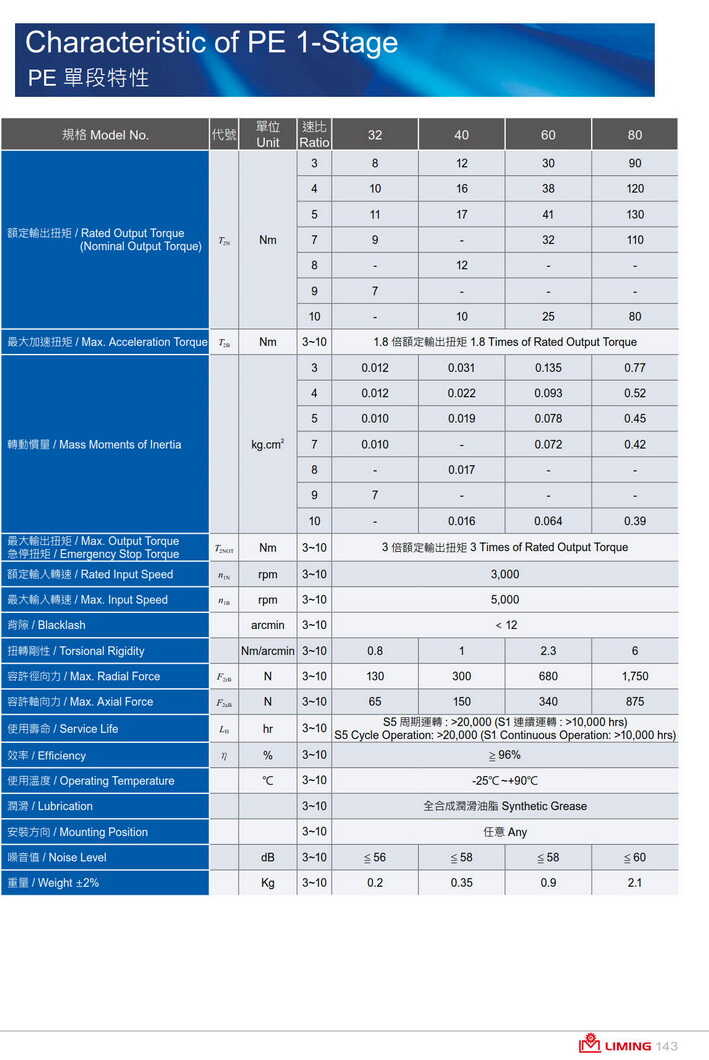

單段減速機速比 3-10，傳動效率≥96%；雙段速比 12-64，傳動效率≥94%，高低速比全覆蓋，適配小功率步進、微型伺服動力系統。單段背隙＜12arcmin，雙段背隙＜20arcmin，內置精密行星齒輪結構，扭轉剛性 0.8~6.5Nm/arcmin，定位穩定。整機額定扭矩區間 7~130Nm，加速扭矩為額定 1.8 倍，急停峰值扭矩可達額定 3 倍，短時抗沖擊性能滿足微型設備頻繁啟停工況。

全系額定輸入轉速 3000rpm，最高輸入轉速 5000rpm；容許徑向力 130~1750N、軸向力 65~875N，支撐軸承承載力穩定。填充全合成長效潤滑油脂，工作溫度 - 25℃~+90℃，支持任意角度安裝；S5 間歇循環使用壽命 20000 小時，S1 連續運轉可達 10000 小時，運行噪音低至 56dB，輕量化機身僅 0.2~2.6kg。

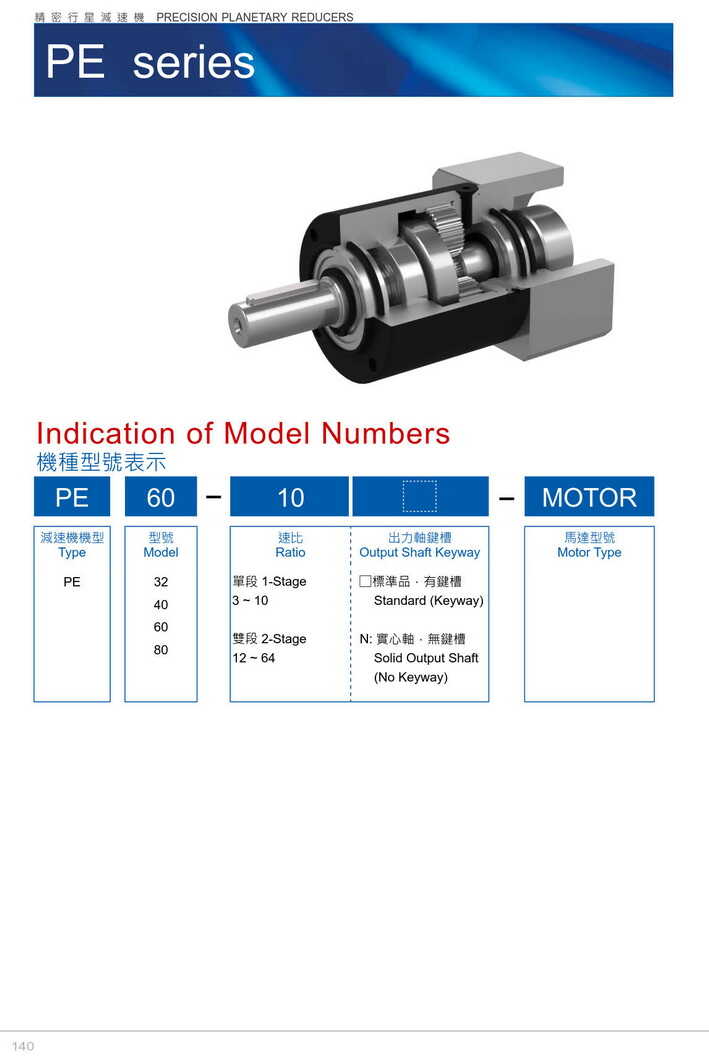

出力軸支持標準鍵槽、無實心軸 N 兩種規格，法蘭標準化通用設計，拆裝替換便捷。廣泛適配 3C 微型檢測設備、桌面點膠機、小型輸送模組、鏡頭調節機構、迷你機器人、實驗室精密儀器，是小體積、輕量化高精度傳動場景優選利茗微型行星減速機。
